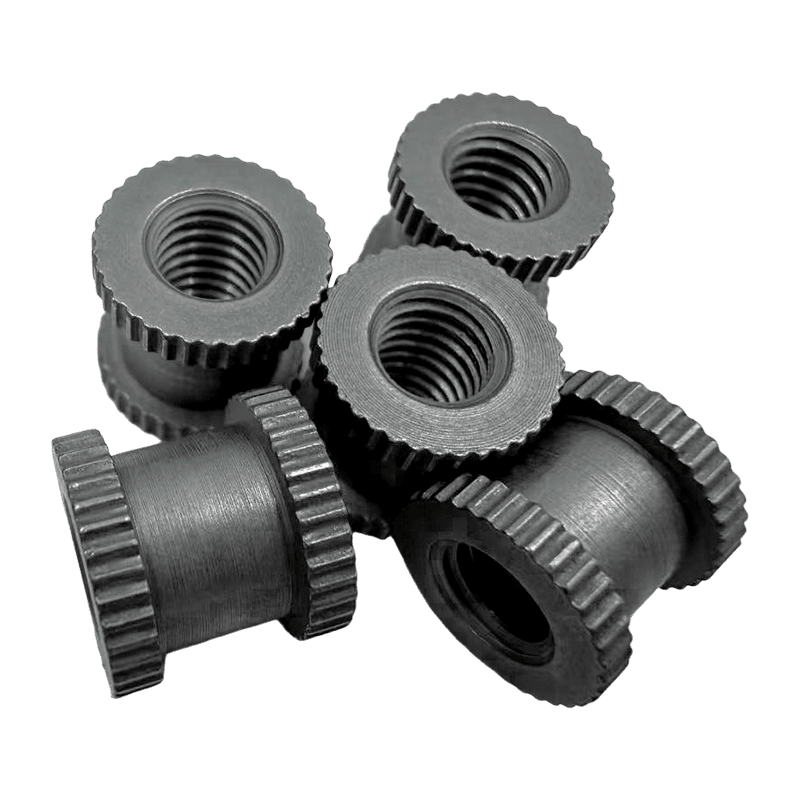

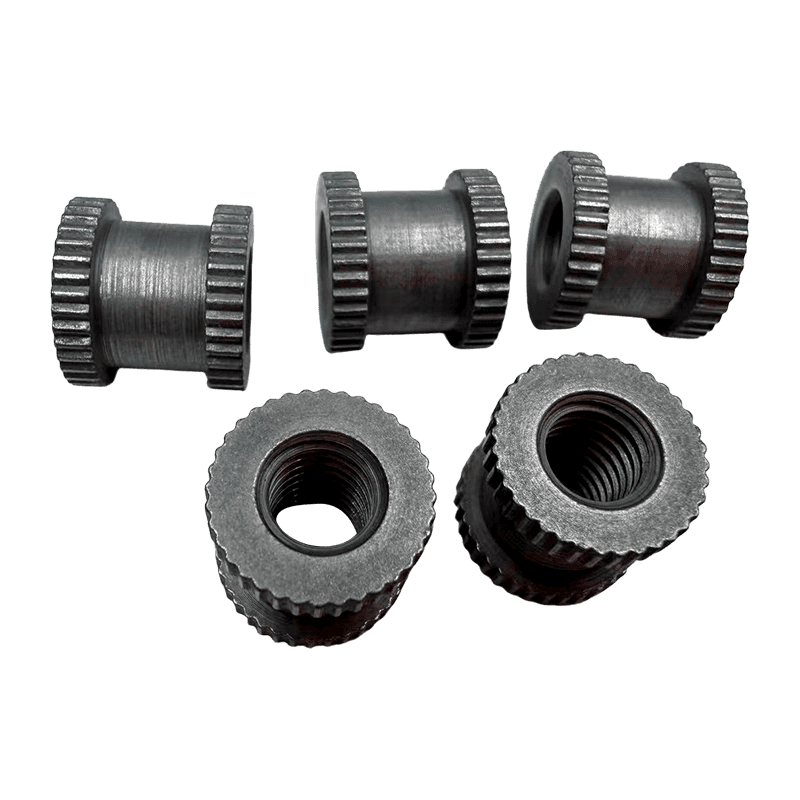

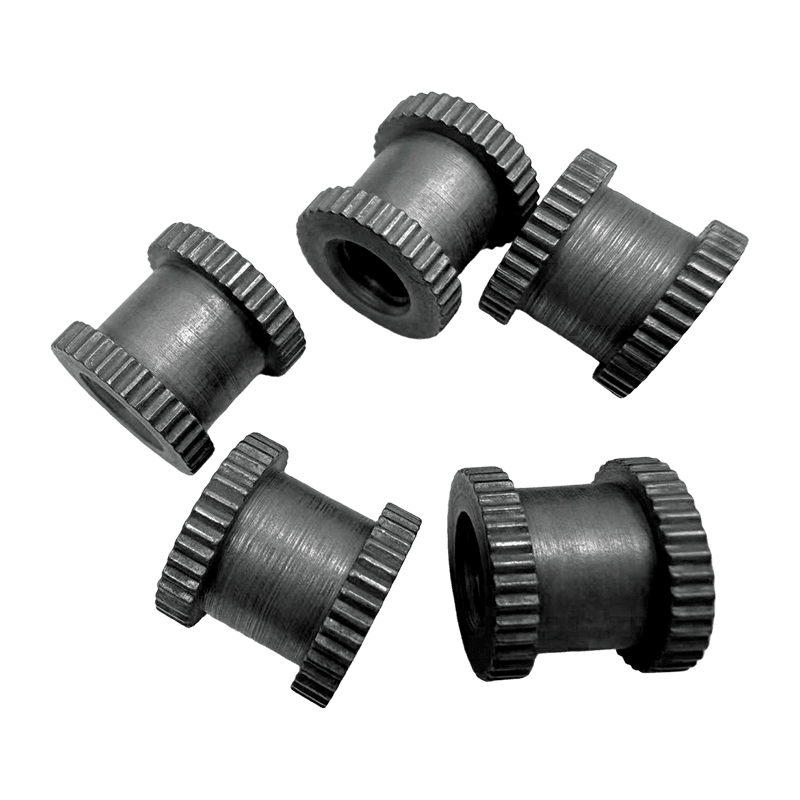

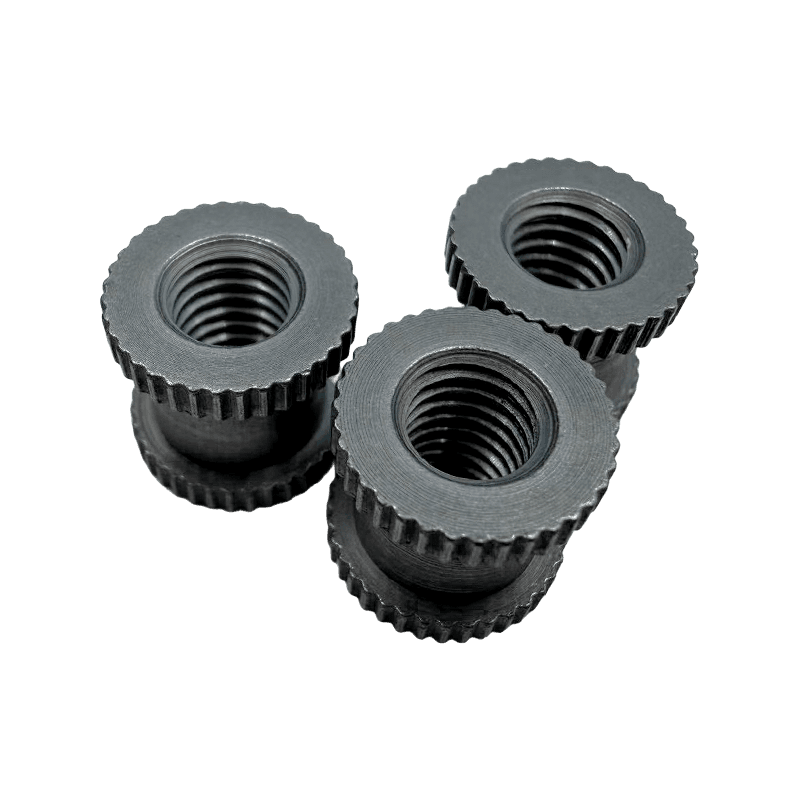

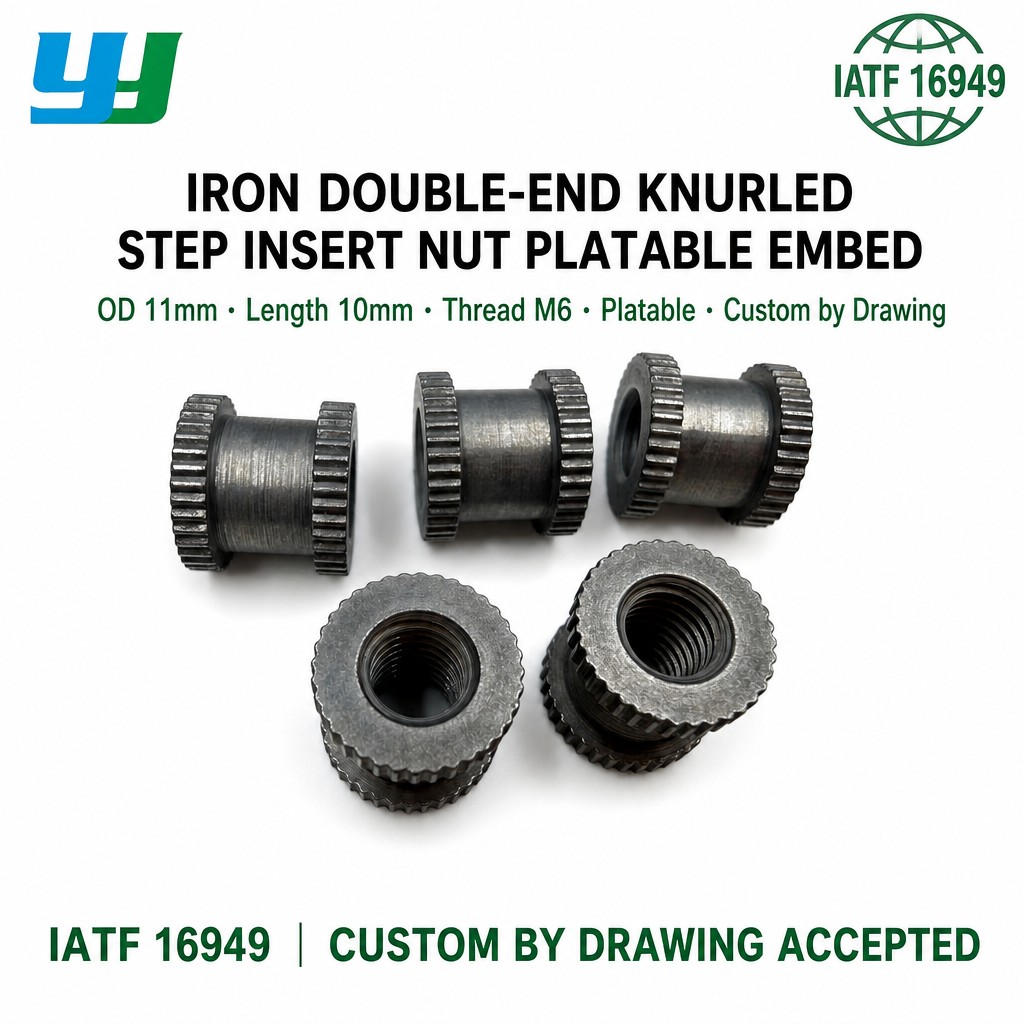

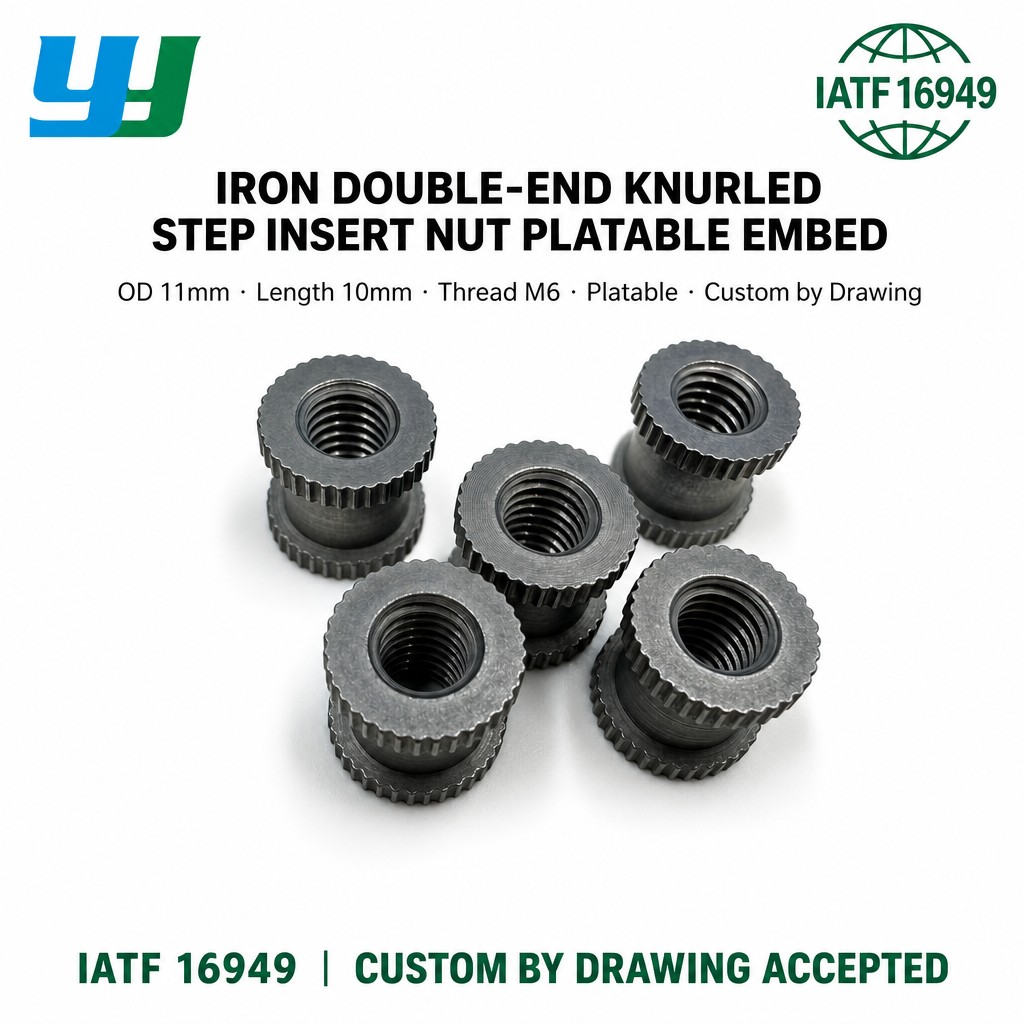

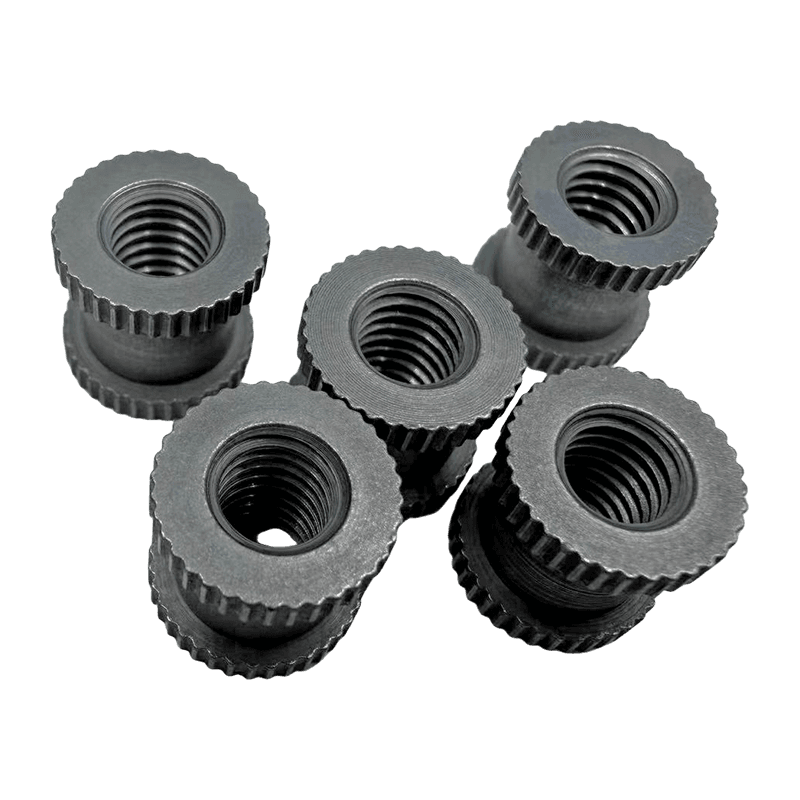

双端滚花注塑嵌入式螺母,阶梯式塑料热固性插入螺母

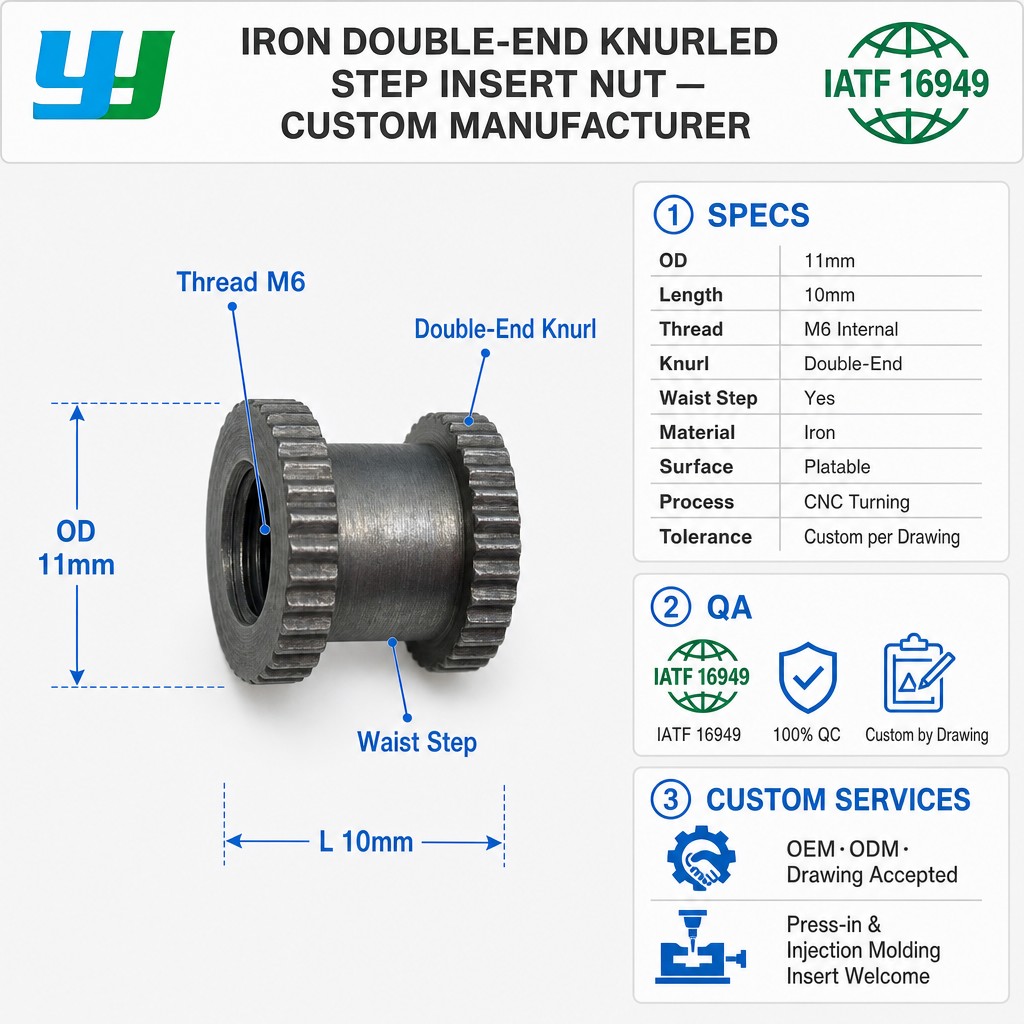

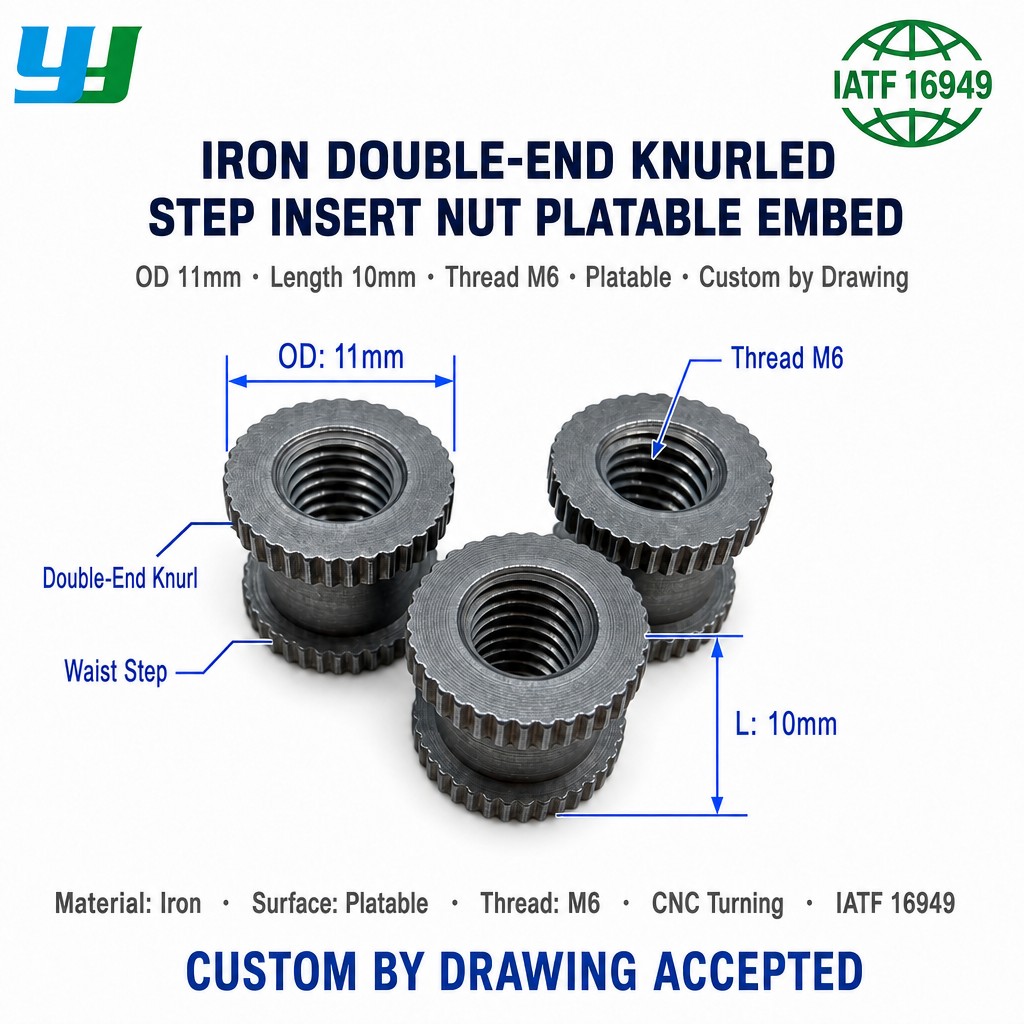

产品规格

零件编号	YY00237
材料	铁
表面处理	可提供电镀
外径	11毫米
总长度	10毫米
线	M6
过程	精密加工
滚花类型	两端滚花,具有阶梯状轮廓
价格	请联系我们了解当前价格。
定制	可根据要求提供非标准外径、长度、螺纹尺寸、台阶尺寸和滚花图案。

核心优势

• 双端滚花:两个滚花带增加了与塑料的接触面积并抵抗扭矩下的旋转运动。
• 阶梯式轮廓:阶梯式几何形状允许插入件靠在匹配的阶梯式模制孔上,并在安装过程中支撑轴向定位。
• 防拉出几何形状:滚花部分在成型或热粘合后与塑料形成机械互锁。
• 铁结构:铁为承受更高紧固扭矩和负载的应用提供机械强度。
• 电镀选项:可以根据操作环境的要求对表面进行电镀,以提供额外的腐蚀保护。
• 精密加工:加工过程对外径、长度和螺纹保持一致的尺寸公差。
• M6内螺纹:适用于中型和大型外壳及结构塑料部件中使用的紧固件。

产品特点

• 两端均有滚花,滚花带之间有阶梯状轮廓。
• 阶梯式车身,用于安装在带有匹配台阶的模制孔中。
• 具有一致尺寸公差的机加工铁体。
• 内部 M6 公制螺纹按标准螺距生产。
• 外径11毫米,总长度10毫米。
• 电镀可作为表面处理选项。
• 适用于插入成型、热定型、压配合和超声波插入。
• 可以根据客户图纸制作非标准尺寸和台阶几何形状。

应用程序

• 家用电器塑料部件
• 汽车内饰和结构塑料部件
• 工业控制面板和仪器外壳
• 电动工具和设备外壳
• 电信设备
• 家具和五金塑料组件
• 原型和低体积模制组件
• 需要反复紧固和拆卸的热塑性部件

常见问题解答和解决方案

Q1:阶梯式轮廓的功能是什么？
答:阶梯几何形状允许插入件靠在匹配的阶梯模制孔上。这支持安装过程中的轴向定位,并在凸台内提供明确的接触面。

Q2:这个插件是如何安装的？
答:根据塑料类型和壁厚,可以通过插入成型、热熔、压配合或超声波插入进行安装。热熔胶通常用于热塑性塑料,因为熔化的塑料会流入滚花并在其周围重置。

Q3:此插入件需要电镀吗？
答:电镀是一种可用的选择。可以指定操作环境需要额外腐蚀保护的地方。对于干燥的室内应用,可以根据项目要求选择未经处理或镀层的选项。

Q4:定制报价需要哪些信息？
答:请提供外径、总长度、螺纹尺寸、台阶尺寸、滚花类型、材料、表面处理、数量以及任何拉伸或公差要求。

注意事项

• 安装前确认模制孔直径、台阶尺寸和凸台壁厚。
• 使用针对特定塑料材料推荐的安装参数。
• 热质押过程中避免过热,因为过热会使周围的塑料变形。
• 当插入件无需电镀即可供应时,请储存在干燥环境中以限制表面氧化。
• 组装前验证螺纹与配合螺钉的兼容性。
• 对于高扭矩应用,请在实际塑料中测试插入件以确认性能。

定制和订购

非标准嵌入螺母可根据客户图纸或样品生产。定制选项包括外径、长度、螺纹尺寸、台阶尺寸、滚花类型、材料、表面处理和倒角。请联系我们,告知您的规格和申请详情以获取报价。
