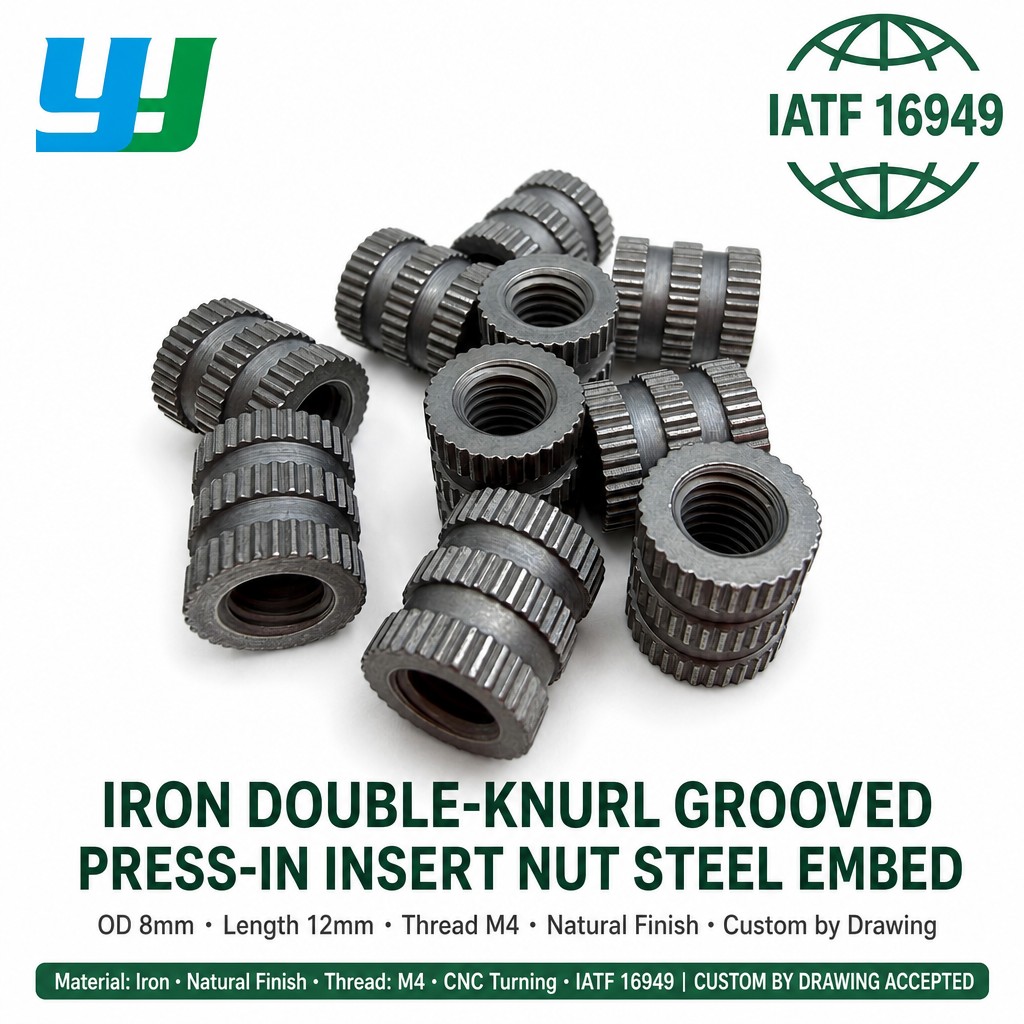

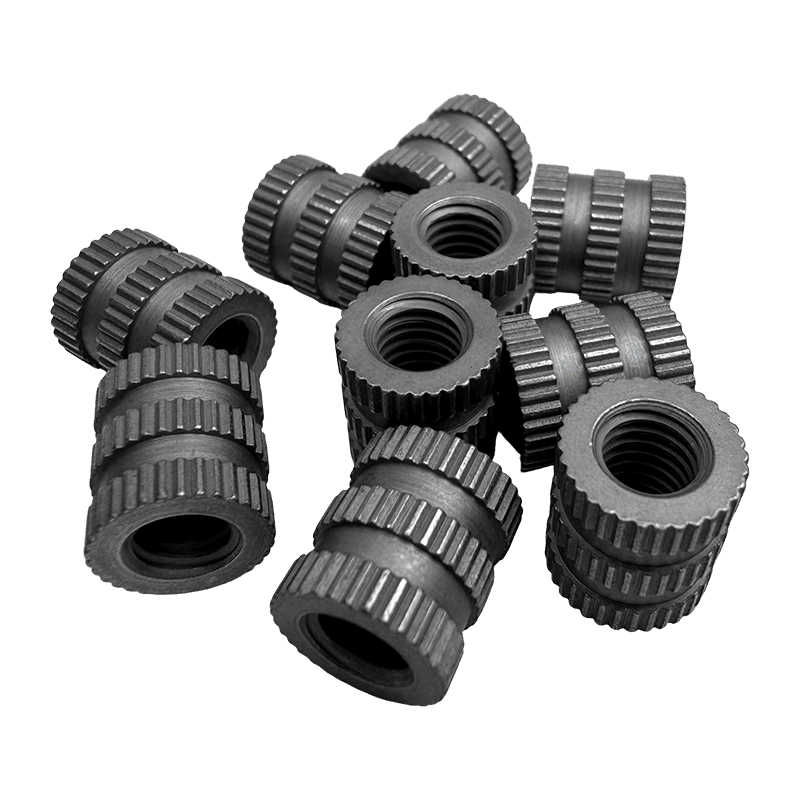

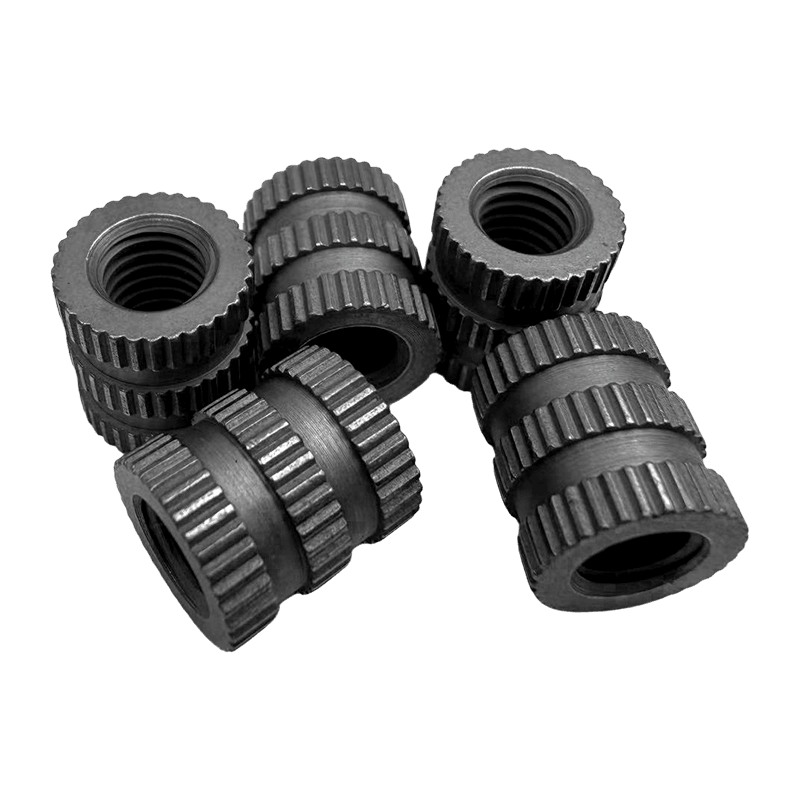

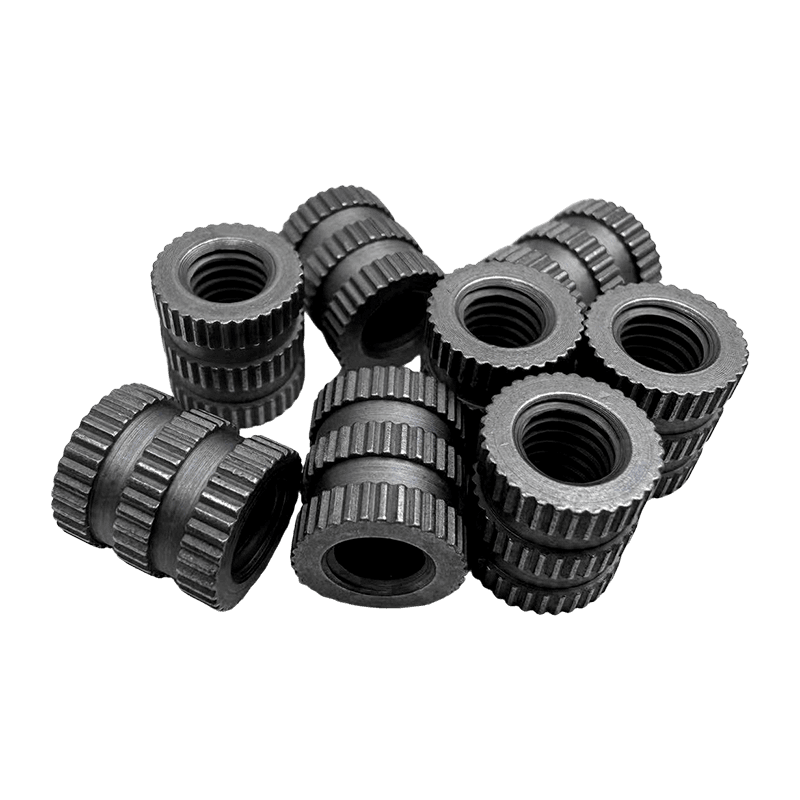

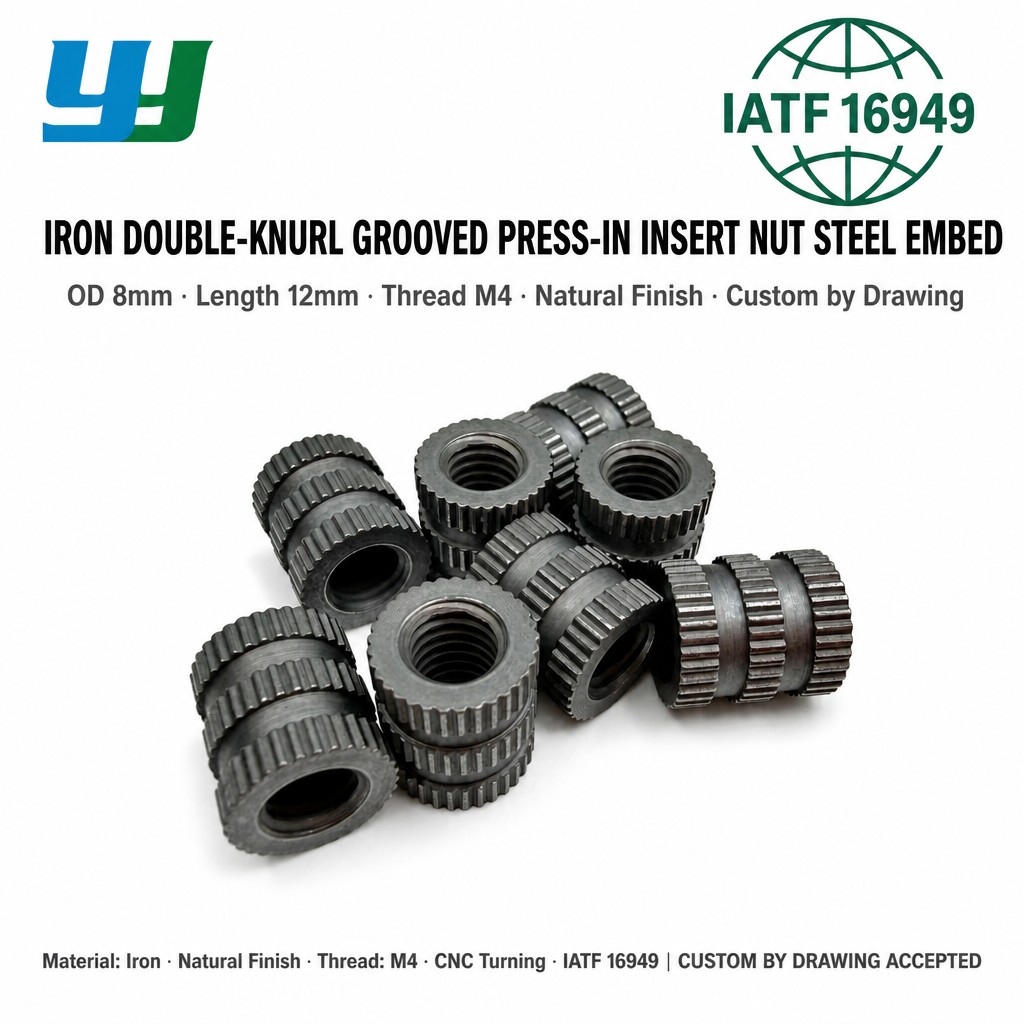

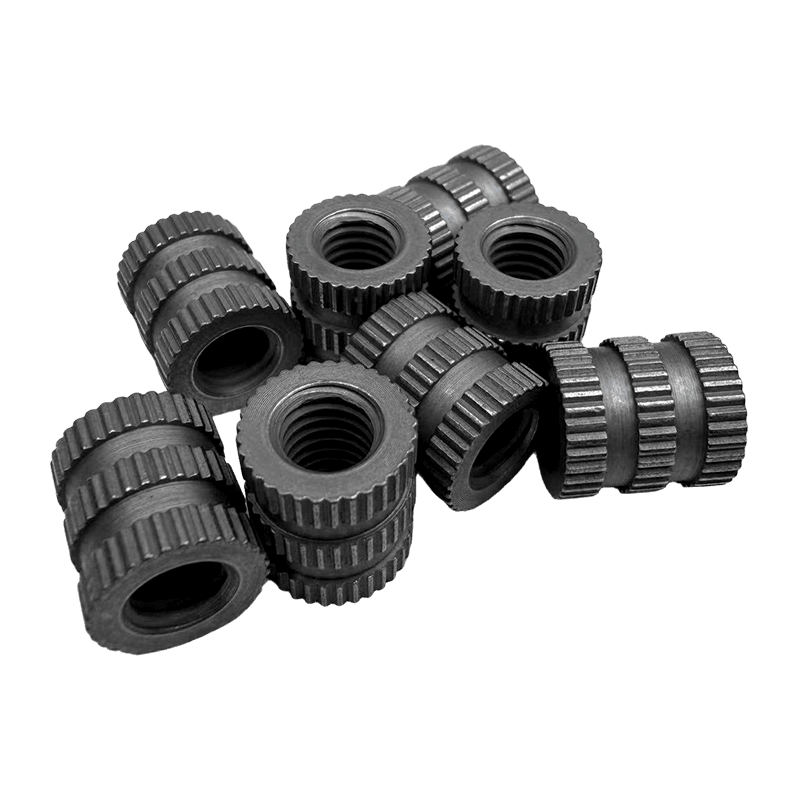

双截面直滚花钢嵌入螺母,带中心槽

产品规格

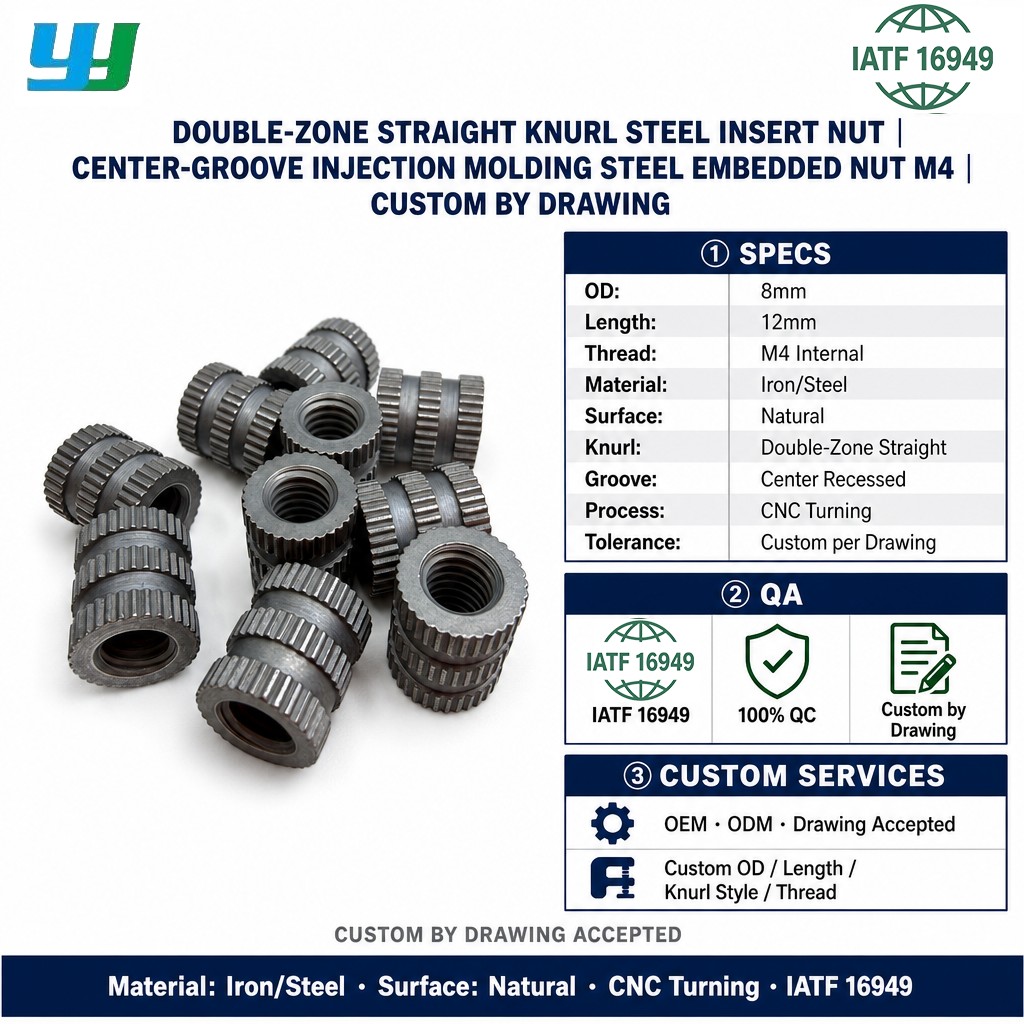

零件编号	YY00180
材料	铁
表面处理	自然饰面
外径	8毫米
总长度	12毫米
线	M4
过程	机械加工
滚花类型	两段直滚花,中央有凹槽
价格	请联系我们了解当前价格。
零件编号	YY00181
材料	铁
表面处理	自然饰面
外径	9毫米
总长度	10毫米
线	M5
过程	机械加工
滚花类型	两段直滚花,中央有凹槽
价格	请联系我们了解当前价格。
零件编号	YY00183
材料	铁
表面处理	自然饰面
外径	10毫米
总长度	11毫米
线	M6
过程	机械加工
滚花类型	两段直滚花,中央有凹槽
价格	请联系我们了解当前价格。
定制	可根据要求提供非标准外径、长度、螺纹尺寸、凹槽尺寸和滚花图案,包括根据图纸或样品生产。

核心优势

• 双截面直滚花:两个滚花带增加了与塑料的接触面积,并在热塑性塑料内提供了单独的接合区域。
• 中心槽:槽将两个滚花部分分开,并可在模制孔中容纳匹配特征,从而支持安装过程中的定位。
• 防拉出几何形状:滚花部分在成型、热定型或压配合后与塑料形成机械互锁。
• 铁结构:铁为受紧固扭矩和负载影响的应用提供机械强度。
• 自然光洁度:未经处理的表面适合不需要额外涂层且直接利用基材特性的应用。
• 三种标准尺寸:范围涵盖外径从 8 毫米到 10 毫米的 M4、M5 和 M6 内螺纹。
• 基于图纸和样品的定制:可以根据客户图纸或样品生产非标准尺寸和螺纹配置。

产品特点

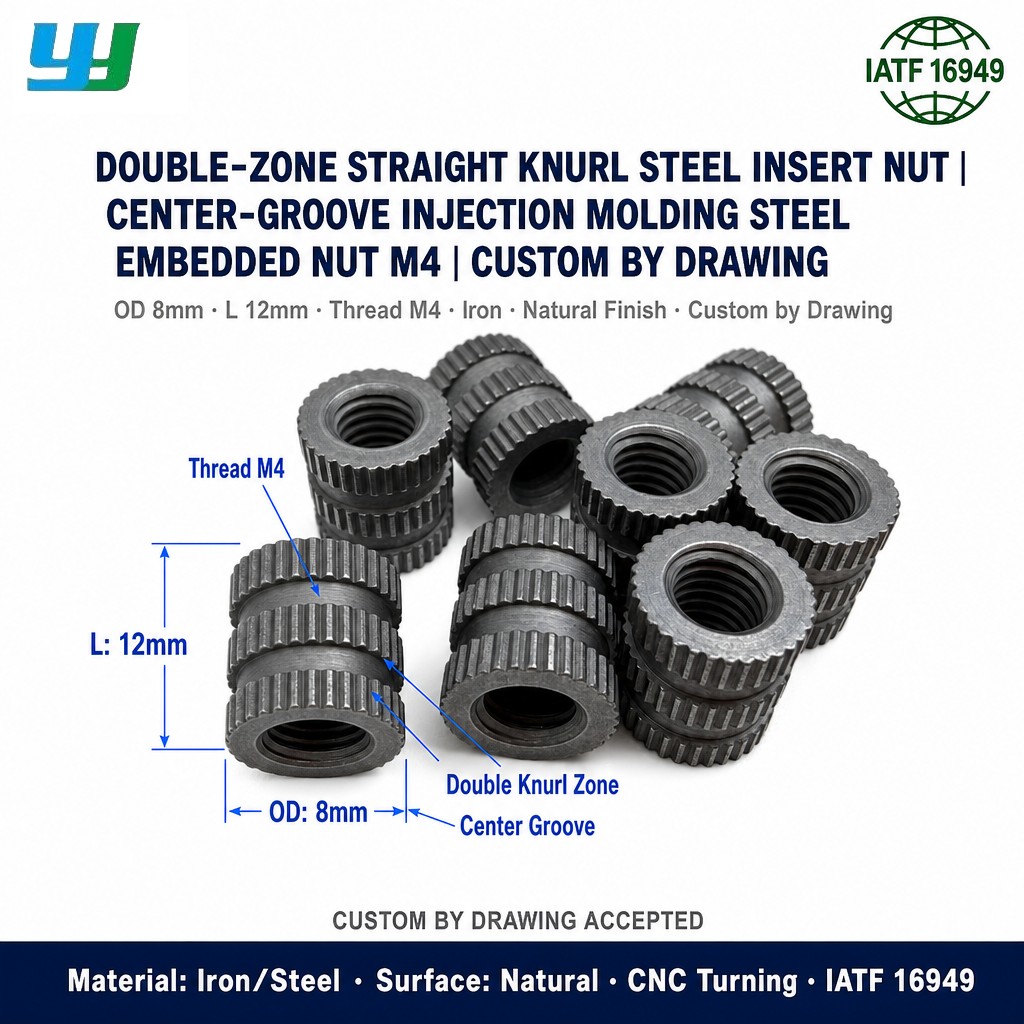

• 沿主体有两段直滚花,中央有凹槽。
• 三种标准尺寸:8 毫米 x 12 毫米（带 M4)；9 毫米 x 10 毫米（带 M5)；10 毫米 x 11 毫米（带 M6)。
• 具有一致尺寸公差的机加工铁体。
• 内部公制螺纹按标准螺距生产。
• 无需额外表面处理即可实现自然光洁度。
• 适用于插入成型、热定型、压配合和超声波插入。
• 可以根据客户图纸或样品生产非标准尺寸和凹槽几何形状。

应用程序

• 消费电子产品外壳和外壳
• 家用电器塑料部件
• 汽车内饰塑料部件
• 工业控制面板和仪器外壳
• 电动工具和设备外壳
• 电信设备
• 原型和低体积模制组件
• 需要反复紧固和拆卸的热塑性部件

常见问题解答和解决方案

Q1:中央凹槽的功能是什么？
答:凹槽将两个滚花部分分开,并可在模制孔中容纳匹配特征。这支持安装过程中的定位,并在两个滚花带之间提供明确的过渡。

Q2:这些插件是如何安装的？
答:根据塑料类型和壁厚,它们可以通过插入成型、热熔、压配合或超声波插入来安装。热熔胶通常用于热塑性塑料,因为熔化的塑料会流入滚花并在其周围重置。

Q3:如何在三种尺寸之间进行选择？
答:选择取决于所需的螺纹尺寸、凸台壁厚和负载要求。8 毫米 x 12 毫米尺寸（带 M4)适用于紧凑型凸台；9 毫米 x 10 毫米尺寸（带 M5)适用于中型凸台；10 毫米 x 11 毫米尺寸（带 M6)适用于更大的凸台和更高的负载要求。

Q4:定制报价需要哪些信息？
答:请提供零件编号、外径、总长度、螺纹尺寸、凹槽尺寸、滚花类型、材料、表面处理、数量以及任何图纸或公差要求。

注意事项

• 安装前确认模制孔直径、凹槽尺寸和凸台壁厚。
• 使用针对特定塑料材料推荐的安装参数。
• 热质押过程中避免过热,因为过热会使周围的塑料变形。
• 未经表面处理的铁容易氧化；储存在干燥的环境中,并在必要时进行表面保护。
• 组装前验证螺纹与配合螺钉的兼容性。
• 对于高扭矩应用,请在实际塑料中测试插入件以确认性能。

定制和订购

非标准嵌入螺母可根据客户图纸或样品生产。定制选项包括外径、长度、螺纹尺寸、凹槽尺寸、滚花类型、材料、表面处理和倒角。请联系我们,告知您的规格和申请详情以获取报价。
